MAP-E（Mapping of Address and Port with Encapsulation）は、IPoE方式でIPv4による接続を可能にする技術です。IPv6への移行が進む一方で、依然としてIPv4のみに対応したWebサイトやサービスは存在しています。通常、IPoEではIPv4のWebサイトにアクセスができません。そのため、IPv6による接続を利用する環境においても、IPv4による接続を実現する「IPv4 over IPv6」という技術が必要とされています。MAP-Eは、その実装技術の一つです。

本記事では、MAP-Eの仕組みや、もう一つの実装技術であるDS-Liteとの違いについて詳しく解説します。IPoE方式の導入を検討している企業担当者や個人事業主の方々は、ぜひ参考にしてください。

1.MAP-E（Mapping of Address and Port with Encapsulation）とは

MAP-E（Mapping of Address and Port with Encapsulation）とは、IPv6に接続するIPoE方式でIPv4への接続を実現する「IPv4 over IPv6」の実装技術の一つです。

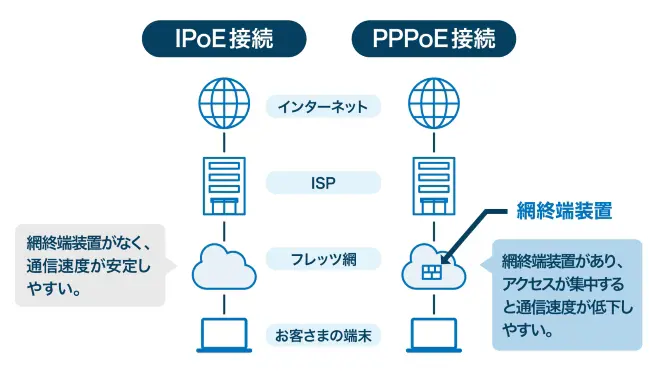

IPv4 over IPv6の必要性

そもそもIPv4やIPv6とは、インターネット通信で使用されるプロトコル（通信ルール）のことです。IPv4は「バージョン4」、IPv6は「バージョン6」を意味し、それぞれ異なる仕組みで通信を行います。現在、IPv4にはPPPoE接続、IPv6にはIPoE接続が主に使われています。

網終端装置を経由せずに通信が行われるIPoE接続は、PPPoE接続と比べて混雑の影響を受けにくく、通信速度が安定しやすい傾向があります。こうした背景から、近年はIPoE方式への移行が進められています。

一方で、IPv6による通信は、接続先のWebサイトやサービスがIPv6に対応していなければ閲覧できません。実際に、IPv4のみに対応しているWebサイトやサービスは存在しており、IPv6だけでは十分とはいえない状況です。

そこで必要となるのが、「IPv4 over IPv6」と呼ばれる、IPv6のネットワーク上でIPv4による接続を可能にする技術です。MAP-Eはその実装技術の一つとして知られています。

なお、IPoEやPPPoEの違いについて詳しくは、以下の記事をご覧ください。

関連コラム：IPoEとは？PPPoEやIPv6、IPv4との違いを比較【図表付き解説】

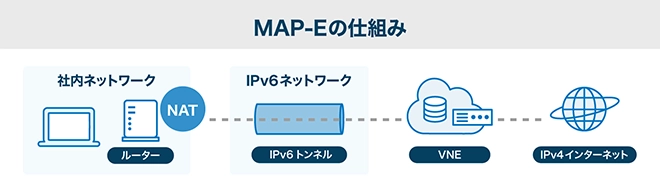

MAP-Eの仕組み

MAP-Eは、IPアドレスとポート番号を対応付けたうえで、IPv4の通信データをIPv6の通信の中に包んでやり取りする仕組みです。これにより、IPv6中心のネットワーク環境でもIPv4の通信が行えます。

IPv4の通信データはそのまま送信されるのではなく、IPv6パケットの内部に包み込まれて転送（カプセル化）されます。IPパケットの中に別のIPパケットをカプセル化して運ぶ技術は、「IPトンネル」と呼ばれることが一般的です。

2.IPv4 over IPv6のもう一つの実装技術「DS-Lite」とは

IPv4 over IPv6を実装する方法は、MAP-E以外にもいくつかあります。そのうちの一つとして挙げられるのが「DS-Lite（Dual-Stack Lite）」です。

DS-LiteはMAP-Eと同様に、IPv6への移行が進む中、IPv4による接続を継続して利用できるようにするために生まれた技術です。

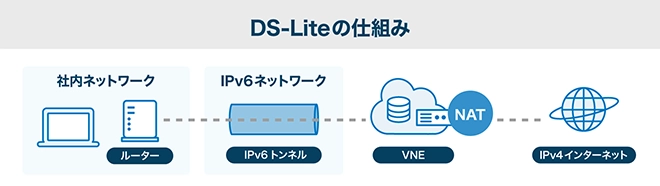

DS-Liteの仕組み

DS-LiteはMAP-Eと同様、IPv4パケットをIPv6パケットの中にカプセル化して転送する仕組みです。

インターネットサービスプロバイダ（ISP）側に設置されたルーターのNAT（Network Address Translation）機能により、アドレス変換を行う点が特徴です。利用者側が使用しているプライベートIPアドレスを、ISP側でグローバルIPアドレスに自動で変換して通信を行います。

DS-Liteによって、利用者はIPv6ネットワーク上でIPv4のみに対応したWebサイトやサービスに接続できます。

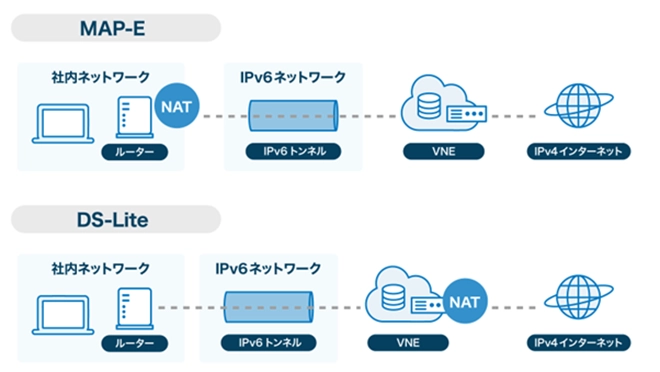

3.MAP-EとDS-Liteの違い

MAP-EとDS-Liteは、いずれもIPoE方式でIPv4による接続を可能にする「IPv4 over IPv6」の実装技術ですが、通信の仕組みには違いがあります。ここでは、MAP-EとDS-Liteの主な違いを2つのポイントに分けて解説します。

NATの位置が異なる

MAP-EとDS-Liteの大きな違いの一つが、NAT（Network Address Translation）が行われる位置です。

DS-Liteでは、IPv4による接続におけるNAT処理をISP側の設備で行います。利用者側ではプライベートIPアドレスを使用し、ISP側の設備でグローバルIPアドレスへ変換する仕組みです。

一方MAP-Eでは、契約者側のルーターにNAT機能が備わっており、通信制御を行います。ISP側でNAT処理を行わない点が、DS-Liteとの違いです。

DS-LiteではIPv4のポート開放に制約がある

DS-Liteでは、NAT処理がISP側の設備で行われる仕組みにより、利用者側でIPv4のポート開放を設定することが難しいという制約があります。

ポート開放とは、特定のポート番号から外部の通信を受けられるようにする設定のことです。そのため、インターネットを通じて映像をやり取りするIPカメラのような、ポート開放が求められる一部のサービスの利用が難しくなります。

対してMAP-Eでは、ポートとIPアドレスを紐づけており、ポート開放の設定を自社で行うことが可能です。ただし、MAP-Eは複数の契約者で同一のIPアドレスを共有する仕組みのため、利用できるポート番号は限定されます。

また、IPv6 IPoE方式のインターネット回線を利用する場合、MAP-EとDS-Liteのどちらが利用できるかはISPによって異なります。インターネット回線の契約時には、どちらの実装技術が使われているのかを事前に確認することが大切です。

なお、MAP-Eにおけるポート開放の設定方法も、契約内容によって異なります。詳細については、ISPへ問い合わせましょう。

4.IPv6 IPoE対応の「フレッツ 光クロス」と「フレッツ 光クロス Biz」はMAP-EとDS-Liteのどちらも利用可能

NTT東日本の「フレッツ 光クロス」は、最大概ね10Gbps^※1※2の通信を実現する光回線サービスであり、IPoE方式に対応しています。従来の接続方式と比べて通信の混雑が起こりにくく、安定したインターネット接続環境を構築しやすい点が特長です。

「フレッツ 光クロス」では、IPv4 over IPv6の仕組みを利用できます。IPv4のみに対応したWebサイトやサービスを利用する場合には、契約するISPや利用中の機器メーカーなどに、MAP-EやDS-Liteに対応しているかを事前に確認しておくことが重要です。

MAP-EやDS-Liteなどを用いてIPv4による接続を行えば、「フレッツ 光クロス」の10Gbps^※1※2の広帯域を活かしながら、IPv4対応サイトへの接続が可能となります。混雑しやすい時間帯でも安定した通信品質を維持しやすくなるでしょう。

また、「大容量の機密情報を安全にやり取りしたい」「より安定した通信品質を確保したい」というお客さまは、「フレッツ 光クロス Biz」をご検討ください。「フレッツ 光クロス Biz」もIPoE方式に対応しており、MAP-EやDS-Liteなどを用いることでIPv4による接続が可能となります。

「フレッツ 光クロス」との違いは、99.99％保証のSLA（サービス品質保証）が搭載されている点です。帯域確保により、トラブル発生時でも最低限の通信を維持しやすくなります。さらに、24時間受付の専用窓口^※3や24時間以内の駆けつけ対応サービスなど、法人向けの保守サポートが充実しています。

通信の安定性やサポート体制を重視する場合には、「フレッツ 光クロス」と「フレッツ 光クロス Biz」の違いを確認したうえで、自社の利用目的に適したサービスをご検討ください。公式サイトでも詳しい情報をご提供しています。

1. 最大通信速度は、技術規格上の最大値であり、実際の通信速度を示すものではありません。お客さまのご利用環境（端末機器の仕様など）や回線の混雑状況などにより大幅に低下することがあります。

2. 本サービスの技術規格においては、通信品質確保などに必要なデータが付与されるため、実際の通信速度の最大値は、技術規格上の最大値より十数％程度低下します。

3. フレッツ 光ネクスト/クロス オフィスタイプ・24時間出張修理オプションと共通の専用窓口になります。

5.MAP-Eに関するよくある質問

ここでは、MAP-Eに関するよくある質問とその回答を紹介します。

MAP-Eの欠点は何ですか？

MAP-Eの注意点として挙げられるのが、利用するために対応ルーターが必要になる点です。MAP-Eでは通常のIPv4接続とは異なり、IPv4パケットをIPv6パケットに包んで転送する処理や、ポート番号の割り当て制御が行われます。

このような処理に対応していないルーターでは、MAP-Eによる通信ができません。そのため、インターネット回線の契約だけでなく、オフィスのルーターがMAP-Eに対応しているかを事前に確認することが重要です。

また、MAP-Eではポート開放の設定自体は可能ですが、利用できるポート数には制限があります。ポート開放を必要とするサービスや機器を使用する際には、利用可能なポート数を事前に確認しておきましょう。

MAP-EとDS-Liteの違いは何ですか？

MAP-EとDS-Liteは、いずれもIPoE方式でIPv4による接続を可能にする「IPv4 over IPv6」の実装技術ですが、通信の仕組みには違いがあります。

大きな違いは、NAT（アドレス変換）を行う位置です。DS-LiteではISP側の設備でNAT処理が行われるのに対し、MAP-Eでは契約者側のルーターにNAT機能が備わっています。

そのため、DS-Liteでは利用者側でIPv4のポート開放が難しいという制約があります。一方、MAP-Eではポート数に制限はあるものの、契約者側でポート開放の設定が可能です。外部からのアクセスを必要とする機器やサービスを利用する場合には、MAP-Eのほうが適しているでしょう。

ただし、どちらの方式が利用されるかは、契約するISPによって異なります。回線契約時には、採用されている方式や利用条件を事前に確認することが大切です。

6.まとめ

MAP-EとDS-Liteは、IPoE方式でIPv4による接続を可能にする技術です。NAT処理の位置やIPv4のポート開放の可否に違いがあり、用途によって適した方式が異なります。IPv6回線を導入する際には、契約するISPがどの方式に対応しているかを事前に確認しておきましょう。

「フレッツ 光クロス」や「フレッツ 光クロス Biz」では、ISPの提供内容に応じてMAP-E・DS-Liteのいずれの方式にも対応可能です。最大概ね10Gbps^※1※2の通信により、混雑しやすい時間帯でも安定した接続環境を構築しやすくなります。

また、「フレッツ 光クロス Biz」ではSLA（サービス品質保証）が標準搭載されており、通信品質や保守体制を重視する企業さまに適しています。詳しくは以下のリンクをご確認ください。
