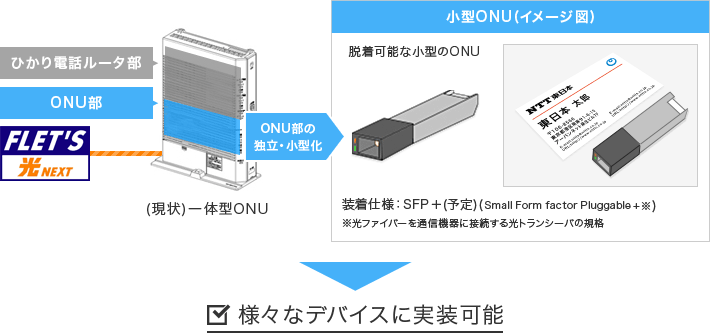

小型ONUとは
様々な端末に一体化・内蔵を可能とするため、通信機器に接続する光トランシーバの規格として広く普及している「SFP+」インタフェース※1を採用し、容易に各デバイスと脱着可能となるフレッツ・光アクセスサービス用の回線終端装置のことです。
※1 SFP+（Small Form factor Pluggable +）光ファイバーを通信機器に接続する光トランシーバの業界標準規格
小型ONUのご利用にあたって
小型ONUは、対応端末と併せてご利用いただく必要があります。
小型ONU対応端末の一覧はこちら。
ご利用にあたっては、申込受付窓口へご利用希望の旨を申告していただく必要があります。
申告のない場合、対応端末をお持ちであっても、他の機器をご利用いただくこととなりますので、ご注意ください。
なお、以下の注意事項のご確認をお願いいたします。
- 小型ONUは、一部、提供対象外のサービスタイプがございます。(2015年12月25日時点)
提供対象サービス フレッツ 光ネクスト ギガファミリー/ギガマンション・スマートタイプ※
フレッツ 光ネクスト ファミリー/マンション・ギガラインタイプ
フレッツ 光ネクスト ファミリー/マンション・ハイスピードタイプ
フレッツ 光ネクスト プライオ1/プライオ10
フレッツ 光ネクスト ビジネスタイプ※NTT東日本の小型ONU対応端末と併せてご利用いただく必要があります。
- ひかり電話をご利用のお客様
併せてご利用される対応端末がひかり電話未対応の場合は、別途NTT東日本がレンタルで提供する「ひかり電話対応機器」などが必要となります。その際、小型ONUはひかり電話対応機器と接続されますので、小型ONUと本機器を接続することはできません。 - フレッツ・テレビをご利用のお客様
フレッツ・テレビをご利用中、またはフレッツ光アクセスサービスとフレッツ・テレビを同時に新規申し込みされる場合、小型ONUは提供対象外となります。 - フレッツ光を既にご利用中のお客様が小型ONUへ変更する場合
NTT東日本の申込受付窓口へご申告が必要となります。変更にあたり、別途工事費が発生する場合がございます。
小型ONUのインタフェース仕様、および実装デバイスへの要求仕様
小型ONUのインタフェースの概要※2
| 項目 | 概要 |
|---|---|
| 準拠規格 | SFF-8431 Rev4.1 SFF-8432 Rev5.1 SFF-8472 Rev11.3 |
| シグナリングレート | 1.25GBd |
| 消費電力・電圧・電流 | 3.3V/500mA 以下 最大1.5W |
| 使用環境条件 | ケージ温度：0℃以上～60℃以下 湿度： 5～95％（但し、結露なきこと） |
| 小型ONU外形寸法 |  |
※2 詳細な仕様情報は、詳細インタフェース仕様を参照ください。
小型ONUを実装可能とするデバイスへの要求仕様の概要※3
| 項目 | 概要 |
|---|---|
| 温度条件 | 小型ONUの周辺温度（ケース温度）が0℃～60℃範囲を超えないことなお、小型ONUの消費電力0～1.5wを考慮すること。 |
| 雷対策 |
「通信装置の過電圧耐力に関するテクニカルリクワイヤメント」※に規定する過電圧防護試験実施時、小型ONUを実装するケージ(FG等)と電気回路アース(SFPインタフェースのVeeT/R)間に500V以上の電位差を生じない構造を有すること。 ※NTTテクニカルリクワイヤメント189001 |
| 電源断時の挙動 | 商用電源から実装デバイスへの給電が断した場合に、速やかにVccRピンの給電電圧を2.0V以下とすること。VccRピンの給電電圧を2.0V以下としてから、VccTピンの給電電圧を10ms以上、3.135V以上で維持すること。ただし、電源断時にVccTピンに接続される最大負荷は1.5Wとする。 ※具体的な要件については詳細インターフェース仕様等で開示予定 |
| 小型ONU接続部 |
小型ONUを実装し、光ケーブルを挿入した状態で小型ONUのLEDランプが外観正面から確認できること。 また、実装デバイスのカバー等の開閉操作をせずに小型ONUの挿抜ができること。 |
| 電気安全 |
「宅内情報通信装置用外部電源の電気安全に関するテクニカルリクワイヤメント」※に準拠すること。 ※NTTテクニカルリクワイヤメント177001 |
※3 詳細な要件は、小型ONUを実装可能とするデバイスへの要求仕様を参照ください。
小型ONU対応端末
「小型ONUのインタフェース仕様、および実装デバイスへの要求仕様」を満たす端末を順次公開していきます。
小型ONU対応端末の一覧はこちら。
公開の手続きについては、下部または「小型ONU 詳細インタフェース仕様、および実装デバイスへの要求仕様」内の連絡先より問い合わせをお願いいたします。
なお、公開に向けた確認・準備等がありますので、公開希望日の1ヶ月前までにご相談ください。
小型ONU対応端末のテストベッド環境について
小型ONU対応端末の開発事業者様向けに、テストベッド環境をご用意いたします。
（東京都内で有償での提供となります）
ご利用希望や詳細に関しては、小型ONU対応端末の製品情報（端末概要、提供予定時期等）をご記入の上、下記または「小型ONU 詳細インタフェース仕様、および実装デバイスへの要求仕様」内の連絡先より問い合わせをお願いいたします。
詳細につきましては、下部リンクのご確認をお願いします。
なお、テストベッド環境の準備期間がありますので、ご利用希望日の1ヶ月前までにご相談ください。
また本環境は、小型ONU対応端末の開発事業者様向けとなります。
他のご利用の場合、お断りさせていただく場合があります。
